近年來，一眾國內LED企業正快馬加鞭地通過技術研發、產能建設、資本注入等多種方式積極推動著Micro LED技術的發展，Micro LED性能迅速提升，應用範圍不斷從大尺寸顯示、車載顯示、近眼顯示應用中擴大延伸。

就在目前舉行的美國SID 2025展會上，多個國內企業去到展會現場，向海外市場一展自家Micro LED技術最新進度，展現中國Micro LED的實力。

而在海外，實際上同樣有一大批的企業正在努力推動Micro LED相關技術的發展，就在近日，三家國際廠商在Micro LED業務上傳來最新融資、訂單、技術進展等動態，涉及Micro LED互連技術、Micro LED晶圓、納米線Micro LED技術的發展。

Avicena完成6500萬美元融資，推動Micro LED芯片互連技術走向市場
近日，美國Micro LED基芯片光學互連技術開發商Avicena宣布完成B輪融資，籌集了 6500萬美元（約合人民幣4.69億元）。Avicena將利用這筆資金進一步擴展團隊規模，並推進首款產品進入量產階段。隨著本輪融資的完成，目前，Avicena 已累計完成1.2億美元融資。

Avicena致力於開發基於Micro LED的超低能量光鏈路技術LightBundle™。這種技術是基於密集排列的GaN基Micro LED所創建的高度平行光學互連技術，可集成在所有高性能的CMOS集成電路上，具備高帶寬密度和能源效率。

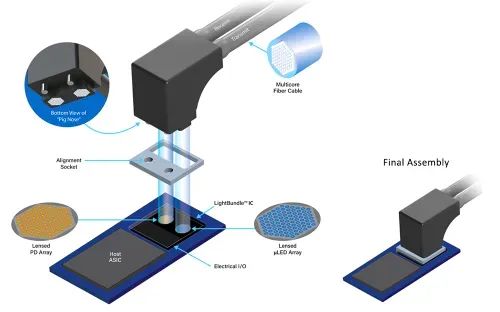

LightBundle™工作原理（圖片來源：Avicena）

相較傳統銅鏈路技術方案，LightBundle™鏈路技術具有低功耗、低延遲，高覆蓋範圍和高帶寬密度等優勢。因此，LightBundle™鏈路技術可應用於高性能計算系統（HPC）、人工智能（AI）/機器學習（ML）和分離式內存芯片間的互連，以及傳感器、5G無線和航空航天等下一代鏈路領域。

近年來，Avicena積極通過收購與合作來推動Micro LED芯片互連技術LightBundle™的發展。

2022年，Avicena收購了美國量子點發光材料和技術供應商Nanosys的GaN基Micro LED制造工廠及相關的工程團隊，以進一步提升在LightBundle™技術上的研發和生產能力。

在2023年，Avicena更與ams OSRAM達成合作，共同推動LightBundle™技術的量產。

而在近期，Avicena進一步提升LightBundle™技術水平，推出了可擴展、模塊化的LightBundle互連平台，支持超過1Tbps/mm的傳輸能力，並能在低特能效水平下，將超高密度的芯片對芯片（D2D）互連距離擴展至超過10米。

化合物半導體代工廠IQE的Micro LED晶圓訂單有所增加
近日，英國化合物半導體代工廠IQE公布了公司2024年業績報告。2024年，IQE實現業績增長，其中實現營收1.18億英鎊（約合人民幣11.29億元），同比增長2.4%；實現調整後息稅折舊攤銷前利潤（Adjusted EBITDA）為810萬英鎊，同比增長88.1% 。

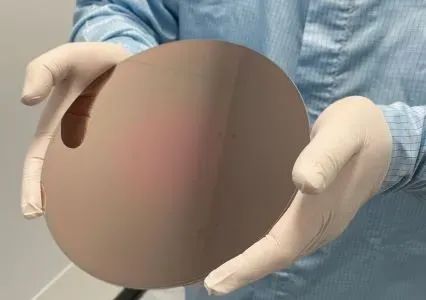

圖片來源：IQE

在業績報告中，IQE提到，目前，公司與一家AR智能眼鏡設計公司延長了合作關系，並獲得了基於氮化鎵Micro LED顯示技術的年度采購訂單承諾。

除此之外，IQE還表示，公司已推出8英寸GaN-on-Si（矽基氮化鎵）Micro LED代工服務，配備內部晶圓清洗工藝，並可與矽基CMOS制程相兼容。

IQE是基於金屬有機氣相外延、分子束外延和化學氣相沈積制造外延片的獨立外包生產商，IQE產品覆蓋GaN、GaAs等化合物半導體外延片。

面對AR眼鏡領域對Micro LED的需求，近年，IQE已相繼與AR用Micro LED無晶圓廠商MICLEDI提供大規模生產Micro LED的能力，並與英國Micro LED技術廠商Porotech達成合作。

Aledia今年下半年提供3D納米線Micro LED晶圓樣品
法國3D結構GaN LED技術開發商Aledia宣布，即將在今年下半年推出了其全新、可量產的 FlexiNOVA外延晶圓平台，並向客戶提供首批樣品，涵蓋6V和9V兩種型號。

FlexiNOVA Micro LED晶圓將提供給顯示器制造商，用於集成到完整顯示屏中，目標應用包括可穿戴設備、汽車顯示屏、電視和顯示器。據悉，FlexiNOVA平台在芯片尺寸、形狀和功耗方面提供了高度的靈活性。

Aledia 表示，FlexiNOVA的一項重要創新在於其能夠實現超小尺寸芯片的制造，尺寸範圍從15×30µm²到小於3.5×3.5µm²，這些芯片是在8英寸的氮化鎵矽基晶圓上制造的，目前也已展示其擴展至12英寸晶圓上制造的可行性。FlexiNOVA 也是首個支持內建多電壓的芯片格式，能夠降低電流密度，減輕薄膜晶體管（TFT）背板的電應力，從而改善汽車和電池供電設備中的熱管理性能和耐用性。

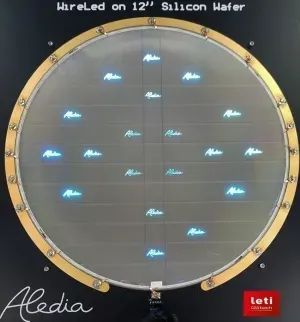

圖片來源：Aledia

Aledia公司一直致力於3D結構GaN Micro LED技術的研發，該技術也稱作納米線技術（nanowire）。

該技術通過在晶圓上進行納米等級的柱狀立體加工制程打造出LED，這種LED產品擁有更高發光亮度，並且通過調節納米線結構即可實現全彩顯示。Aledia的Micro LED產品可用於各類顯示產品上。

2023年，Aledia曾完成1.2億歐元（約合人民幣9.24億元）的融資，用於量產其Micro LED產品。而在2024年，Aledia研發出號稱全球最高效1.5μm Micro LED，並具有超過32%的外部量子效率（EQE），從而實現每瓦電功率為320毫瓦可見光輸出的光電轉換效率 (WPE) 。

小結
Micro LED技術動態頻繁，國內外企業都在Micro LED賽道上競相發展，推動Micro LED技術正朝著更高性能、更廣泛應用的方向發展中。未來，Micro LED有望在顯示以及更多領域中發揮重要作用。
